ХЛ-ПС 43 Автоматическая линия по подбору и шитью книг

Имя машины: ХЛ-ПС 43 Автоматическая линия по подбору и шитью книг

Описание:

Состав продукта：

The product consists of one (СХ220/43, СХ200/51, SX NO GAP) fully automatic book sewing machine with standard configuration, и несколько комплектов сортировочной станции PY43, соединенных вместе (до 48 могут быть подключены сортировочные станции, со стандартной конфигурацией 15 сортировочные станции).

Концепция дизайна:

Линия подборки и шитья книг в настоящее время является самой быстрой производственной линией, позволяющей одновременно выполнять процессы подборки и шитья книг., что делает его идеальным сочетанием автоматических сортировочных и автоматических машин для сшивания книг.. Это исключает необходимость ручной обработки и хранения., экономит трудозатраты и пространство для транспортировки, снижает утомляемость работника, повышает эффективность производства, и экономит производственные затраты.

Подборочная машина:

• Интеллектуальная система управления, programmable via default menu. The machine comes standard with a 12-inch color touch screen on a rotating arm, который может контролировать работу машины, информация о тревоге, and facilitate timely troubleshooting for the operator. It is easy to operate and simple to learn.
  ● Станция подборки оснащена датчиками для обнаружения недостающих подписей., мультиподписи, джемы, сброшенные подписи, а также световые индикаторы для быстрого устранения неполадок.
  ● The collating station will collate disordered signatures into predetermined sequence and stack up to a maximum 90mm high. Then transport it to distribution station to allocate signatures to different sewing machines accordingly.
  ● Подборочная машина имеет функции непрерывного запуска и опорожнения., и автоматически подается в соответствии с потребностями автоматической проволокошвейной машины без ручного вмешательства..
  ● Подборочная машина имеет конструкцию роликового типа., подписи располагаются вертикально & без трения при быстрой работе.
  ● Транспортный канал имеет конструкцию барабанного типа, не требующую трения, что предотвращает истирание страниц и обеспечивает плавную транспортировку..
  ● Каждая швейная машина оснащена каналом для хранения. (гусеница танка) для кормления по требованию и автоматического заполнения времени простоя, вызванного неожиданной остановкой.
  ● Модульная конструкция, свободно комбинируемый, с максимумом 48 сортировочная станция

Книжная швейная машина:

• Высокая скорость и точность: максимальная скорость до 220 подписей в минуту, with three fully sealed cam control boxes filled with lubricant for smooth and durable operation. The flywheel accurately drives paper feeding, транспортировка, and saddle stitching. The book signature on the saddle is precisely positioned through the synchronized belt structure with a puller.
  ● Интеллектуальная система управления.: Цветной сенсорный экран контролирует весь процесс производства, включая подачу бумаги., транспортировка, шитье, и получение, обеспечение качества швов.
  ● Обнаружение неисправностей & выявление: Когда такие неисправности, как отсутствие подписей, мультиподписи, джемы, сброс подписей, сокращенные подписи, и ломаные подписи случаются, машина подаст сигнал тревоги и приостановится, при отображении неисправности.
  ● Функция автоматического обнаружения неправильной подписи..
  ● Memory storage: может хранить до 20 различные программы для шитья книг и вызывать их при необходимости.
  ● Автоматическая настройка шаблона.: установив размер подписи на сенсорном экране и подтвердив способ перелистывания страниц, система трансмиссии автоматически позиционирует конвейерную ленту, открывает переворачиватель страниц, регулирует положение приводной цепи фиксированного седла & колесо ускорения, and prepares the height of the finished book platform. Simple and easy to learn, быстрая работа, и быстрое переключение шаблонов, что повышает эффективность производства.
  ● Разделение подписи.: воздуходувка и механическая рука отделяют нижнюю подпись от стопки, and the suction cup extracts the separated signature from the feeder. The mechanical arm clamps the book signatures to the conveyor. The tilting device helps eliminate scratches on the surface of the signature.
  ● Автоматическое перелистывание страниц.: переворачиватель страниц оснащен четырьмя программируемыми вакуумными присосками как на верхней, так и на нижней стороне., который может выполнять 4+4 вакуумное перелистывание страниц, and can handle signatures with even or uneven header and footer. It can automatically flip through sets of pages, свободные страницы, страницы без длинных или коротких краев, and unevenly thick signatures. It can also turn pages of signatures with edges over 8mm difference.
  ● Передача подписи: the signature is placed on the conveying saddle after being turned and is pushed by the conveyor chain. The acceleration wheel sends the signature into the active lockstitch saddle, и скорость ускоряющего колеса автоматически регулируется в зависимости от скорости машины..
  ● Автоматическое разделение подписи и обрезка резьбы.: устройство автоматического разделения подписи и обрезки нити (обрезает лишнюю нить примерно до 8-10 мм для облегчения переплета/приклеивания) можно разделить книжные подписи одну за другой в зависимости от настроек, независимо от количества подписей в книге.
  ● Плоский замок: использует тонкие ультракороткие иглы (¢1.6mm) с узким расстоянием между стежками (19мм) чтобы сделать продукт более твердым & более толстый и менее склонный к утечке клея, ensuring high-quality book sewing. The lockstitch device consists of integrated control cam box, что не только снижает шум, но и продлевает срок службы кулачка.
  ● Оснащен машиной для штабелирования книг., он может штабелировать книги с запертым переплетом на высоту до 120 мм., и аккуратно доставьте их на платформу для сбора книг для удобства укладки на поддоны.;
  ● Смазка по требованию.: оснащен системой централизованной подачи масла и смазки, oil pressure alarm and oil storage device. When the machine is in operation, смазка точно и своевременно подается по трубе туда, куда необходимо..

Технические данные:

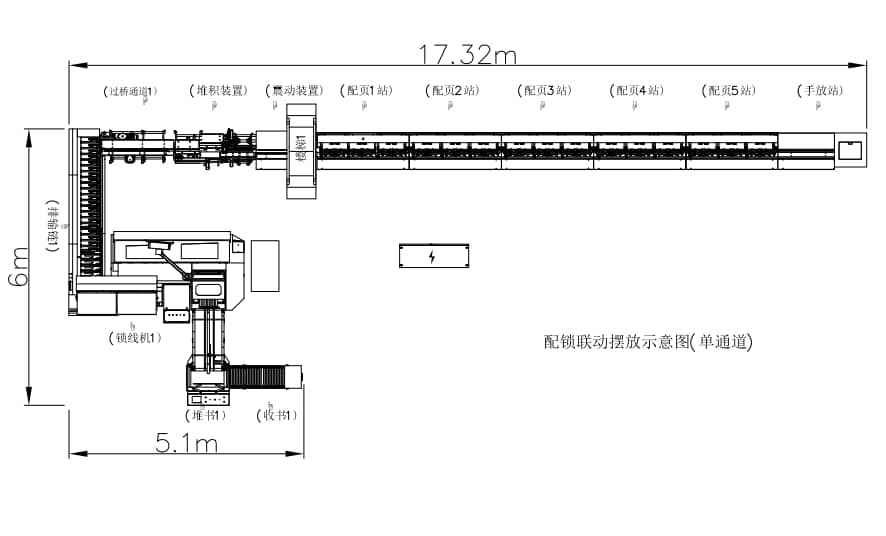

Equipment installation plan：

Sample for HL-PS 43 Автоматическая линия по подбору и шитью книг
